检测目的:确保管道系统的安全、可靠和经济运行,通过检测,可以及时发现潜在的腐蚀、破裂或其他损伤,预防泄漏和环境污染,评估管道的完整性和耐久性,从而延长其使用寿命,并保障人员和环境的安全。

检测范围

工业管道压力管道油气管道天然气管道钢质管道轨道交通管道污水处理厂管道纯水管道排水管道氢气管道热力管道压缩空气管道氧气管道乙炔管道制冷管道埋地管道外防腐层

业务介绍

管道探伤检测主要应用于石油、化工、天然气等行业的管道系统,通过使用先进的无损检测技术,如超声波检测、射线检测、磁粉检测等,来发现管道内部和外部的缺陷,如裂纹、腐蚀、变形等,这些检测手段能够在不破坏管道结构的情况下,评估管道的完整性和安全性,管道探伤检测对于预防管道事故、保障工业生产安全、延长管道使用寿命具有重要意义,通过定期的探伤检测,企业可以及时采取措施修复或更换有问题的管道部分,避免潜在的经济损失和环境风险。

其他项目

外观检验、尺寸检验、见证测试、涂层检验、过程质量检验、验收检验、来料检验、材料测试、供应商审核、焊接工艺评定、超声波测厚等。

埋地管道防腐层检测

外防腐蚀层检测、阴极保护检测、埋地管道外防腐蚀层检测评价、阴极保护系统有效性检测

CCTV检测

CCTV管道检测技术广泛应用于城市排水系统、自来水管道、燃气管道、工业管道等,CCTV管道检测技术可以对城市排水管道的内部结构和状况进行全面、准确的检测和评估,包括排水管道的损伤、破损、阻塞等情况,CCTV管道检测技术基本原理是利用摄像机和传输系统对管道内部进行实时监测和录像,通过观察录像图像来检测管道内部的缺陷和故障。CCTV管道检测技术可以实现对管道内部的实时监测和录像,可以快速发现管道内部的缺陷和故障,并提供详细的检测结果和报告,为管道的修复和预防提供了重要的数据和信息支持。

检测方法

序号检测方法检测范围优缺点
1磁粉检测1.铁磁性材料表面和近表面缺陷。2.铁镍基铁磁性材料,不适用于检测非磁性材料。3.未加工的原材料(如钢坯)和加工的半成品、成品件及在役与使用过的工件。4.管材棒材板材形材和锻钢件铸钢件及焊接件。5.工件表面和近表面的延伸方向与磁力线方向尽量垂直的缺陷,但不适用于检测延伸方向与磁力线方向夹角小于20度的缺陷。6.工件表面和近表面较小的缺陷,不适合检测浅而宽的缺陷。优点:无损,操作简单方便,检测成本低。缺点:对被检测件的表面光滑度要求高,对检测人员的技术和经验要求高,检测范围小检测速度慢。
2超声波检测1.从检测对象的材料来说,可用于金属、非金属和复合材料;2.从检测对象的制造工艺来说,可用于锻件、铸件、焊接件、胶结件等;3.从检测对象的形状来说,可用于板材、棒材、管材等;4.从检测对象的尺寸来说,厚度可小至1mm,也可大至几米;5.从缺陷部位来说,既可以是表面缺陷,也可以是内部缺陷。具有较高的探伤灵敏度、周期短、成本低、灵活方便、效率高,对人体无害等优点;缺点是对工作表面要求平滑、要求富有经验的检验人员才能辨别缺陷种类、对缺陷没有直观性;超声波探伤适合于厚度较大的零件检验。
3射线检测应用于焊缝和铸件的内部质量检验,例如各种受压容器、锅炉、船体、输油和输气管道等的焊缝,各种铸钢阀门、泵体、石油钻探和化工、炼油设备中的受压铸件,精密铸造的透平叶片,航空和汽车工业用的各种铝镁合金铸件等。检测效果直观,易于记录,可以更好地完成压力容器中各种类型缺陷的检测,如夹渣、气孔等。缺点是区域型缺陷检测效果差。如果摄像机角度不合理,容易漏检,且检测厚度受射线穿透的限制,检测速度慢,对检测人员和周围环境有害,需要采取相应的防护措施。成本相对较高,并且,检测速度较慢
4渗透检测1、检测(钢、耐热合金、铝合金、镁合金、铜合金)和非金属(陶瓷、塑料)工件的表面开口缺陷,例如,裂纹、疏松、气孔、夹渣、冷隔、折叠和氧化斑疤等。这些表面开口缺陷,特别是细微的表面开口缺陷,一般情况下,直接目视检查是难以发现的。2、可以检查磁性材料,也可以检查非磁性材料;可以检查黑色金属,也可以检查有色金属,还可以检查非金属。3、可以检查焊接件或铸件,也可以检查压延件和锻件,还可以检查机械加工件。除了疏松多孔性材料外,渗透检测能够对任何种类的部件进行检测,并且可以做到全面检测,渗透检测不需要大型的检测设备。渗透检测的主要缺点是会受到检测部件表面粗糙程度的影响较大,检测受操作人员专业水平的影响较大
5涡流检测检测压力管道的材料以及管道内部是否存在腐蚀情况,可以采用涡流检测技术。同时,对压力管道金属表面存在的缺陷进行精确检测,也可以利用涡流检测技术。自动化程度高、检测速度快以及成本低、便于操作等
6漏磁检测1)只适用于铁磁材料。2)漏磁检测不能检测铁磁材料内部的缺陷。3)漏磁检测不适用于检测表面有涂层或覆盖层的试件。4)漏磁检测不适用于形状复杂的试件。5)磁漏检测不适合检测开裂很窄的裂纹,尤其是闭合性裂纹。对各种损伤均具有较高的检测速度;对铁磁性材料表面、近表面、内部裂纹以及锈蚀等均可获得满意的检测结果;由于磁性变化易于非接触测量和实现在线实时检测;可实现全自动化检测。
7电磁超声检测广泛应用于场站管道检测,对难以接近的区域进行间接测量;不需要直接接触检测对象(涂层);适用于高温压力管道检测及实时监测。具有精度高、不需要耦合剂、非接触、适于高温检测以及容易激发各种超声波形等
8红外探伤检测主要应用于电力工业、钢铁工业、电子工业、石油化工、建筑、航空航天和医疗等领域。能实现非接触测量,检测距离可近可远;精度比较高;空间分辨率较高;反应快;检测时操作简单、安全可靠,易于实现自动化和实时观察。
9热学检测主要应用于压力管道的定期检验中,常用红外成像仪对高温管道进行检查,检查管道的绝热层有无破损、跑冷情况。非接触,无需耦合剂;快速,实时;视场大,检测面积广;对曲面容忍度高;不需要复杂的扫描装置等特点
10声发射检测用于压力容器、锅炉、管道和火箭发动机壳体等大型构件的水压检验,评定缺陷的危险性等级,作出实时报警。在生产过程中,用声发射技术可以连续监视高压容器、核反应堆容器和海底采油装置等构件的完整性。声发射技术还应用于测量固体火箭发动机火药的燃烧速度和研究燃烧过程,检测渗漏,研究岩石的断裂,监视矿井的崩塌,并预报矿井的安全性。对线性缺陷极其敏感,它能够获取缺陷的连续信息从而实现管线的实时监测,具有极高的时效性

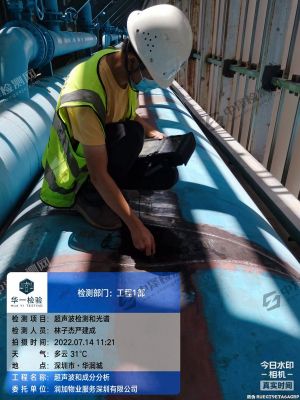

检测案例
检测标准
标准号/标准名称
1SY/T0087-95《钢质管道及储罐腐蚀与防护调查方法标准》
2DL/T 5069-1996  电力建设施工及验收技术规范 钢制承压管道对接接头射线检验篇
3DL/T821-2002 钢制承压管道对接焊接接头射线检验技术规程
4GB50251-2003《输气管道工程设计规范》
5GB1048-1990 《管道元件公称压力》
6《工业金属管道设计规范》GB50316-2000
7管道、储罐渗透检测方法(SY/T4080-95) 
8GB 26255.1-2010 燃气用聚乙烯管道系统的机械管件第1部分:公称外径不大于63mm的管材用钢塑转换管件
检测报告
热力管道焊缝磁粉探伤检测报告
热力管道焊缝磁粉探伤检测报告
排水管道焊缝无损检测报告
排水管道焊缝无损检测报告
工业管道射线无损探伤检测报告
工业管道射线无损探伤检测报告
氢气管道焊缝射线检测报告
氢气管道焊缝射线检测报告
工程业绩
单位名称项目名称
1新地能源工程技术有限公司天然气管道无损检测
2广西壮族自治区冶金建设公司燃气管道无损检测工程
3恩平市佛山天然气有限公司恩平市管道天然气工程无损检测项目
4广西金川有色金属公司广西金川工业园区有色金属加工项目-总体规划工程厂区总综合管网(架空管道)
5深圳市南山电厂深圳南山电厂检修工艺管道探伤
6来宾中燃城市燃气发展有限公司广西来滨市城市燃气管道焊缝无损检测工作
7中山凯中有限公司中山凯中有限公司在用液化气管道检测
8中山垃圾发电厂中山垃圾发电厂3台36T锅炉安装锅炉管道探伤
9黑龙江省建筑安装集团有限公司深圳市燃气集团股份有限公司燃气管道工程
10北海市管道燃气有限公司燃气管道工艺安装无损检测工程
